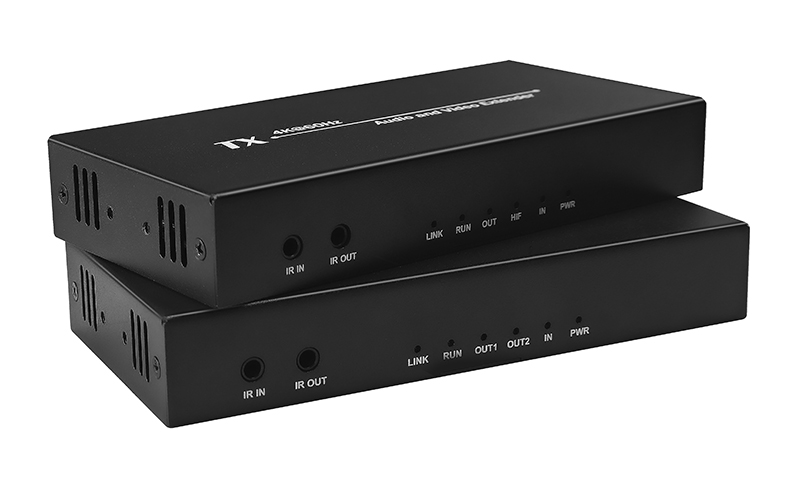

KS-HD70H HDBaseT 70米传输器
◆使用 CAT6电缆1920*1080@60Hz可传输70米，3840*2160@60Hz可传输30米，
◆视频分辨率最高达3840*2160@60Hz
◆支持RS232串口数据透传
◆支持HDMI本地环出
◆支持独立音频传输
◆支持POC单边供电，只需要给发送端或接收端供电即可(建议电源插到接收端）
◆支持红外(20-60Khz)信号双向传回控制
◆HDMI 2.0和HDCP 2.2标准
◆支持HDCP和学习EDID，提高兼容性，匹配信号源和显示设备
◆内置自动调节系统，使图像平滑、清晰、稳定
◆内置ESD静电保护电路，安装简单，即插即用
一．产品简介
本产品是通过CAT6以上规格的单根网线将HDMI音视频信号高清无压缩传输至70米，在为用户降低成本的同时保证信号的稳定。本产品支持双向红外信号回传，独立音频传输，RS232串口数据透传和POC单边供电，POC是指接收端RX或 发射端TX任意一端供电即可(建议电源插到接收端）使整套延长器正常工作。延长器支持HDCP功能，支持学习EDID，，极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式，广泛应用于高清会议系统，高清影视拍摄，高清教学系统，高清数字广告等的音视频传输。
二．主要特性
◆使用 CAT6电缆1920*1080@60Hz可传输70米，3840*2160@60Hz可传输30米，
◆视频分辨率最高达3840*2160@60Hz
◆支持RS232串口数据透传
◆支持HDMI本地环出
◆支持独立音频传输
◆支持POC单边供电，只需要给发送端或接收端供电即可(建议电源插到接收端）
◆支持红外(20-60Khz)信号双向传回控制
◆HDMI 2.0和HDCP 2.2标准
◆支持HDCP和学习EDID，提高兼容性，匹配信号源和显示设备
◆内置自动调节系统，使图像平滑、清晰、稳定
◆内置ESD静电保护电路，安装简单，即插即用

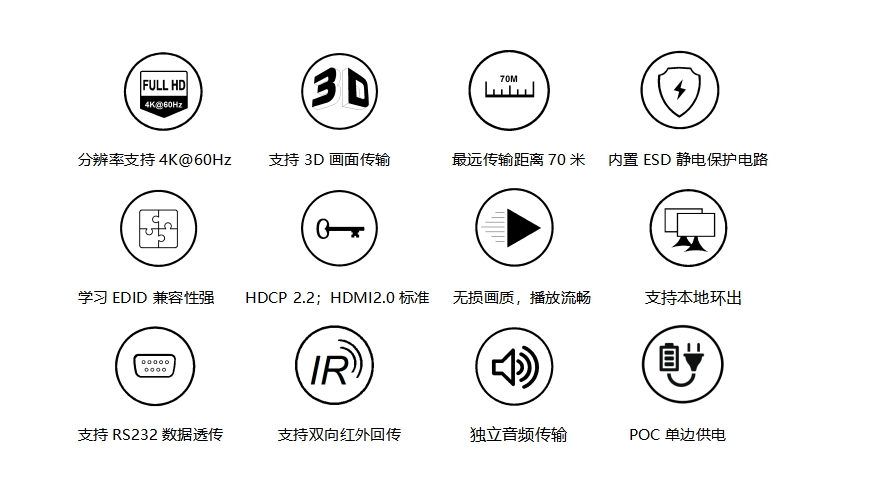

三．产品优势
四．设备清单
◆ HDMI延长器发射端主机 x 1
◆ HDMI延长器接收端主机 x 1
◆ 红外发射/接收线 x 1
◆ 电源适配器 x 1
◆ 挂耳 x 4
◆ 3PIN接线端子 x 2
◆ 使用说明书 x 1

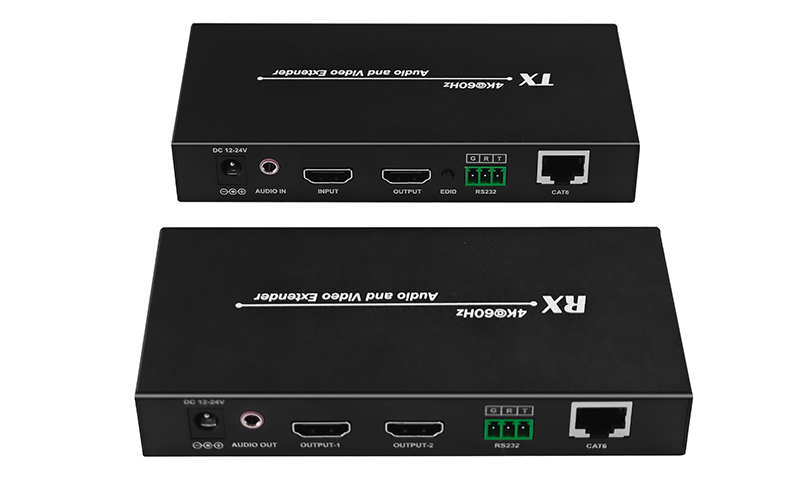

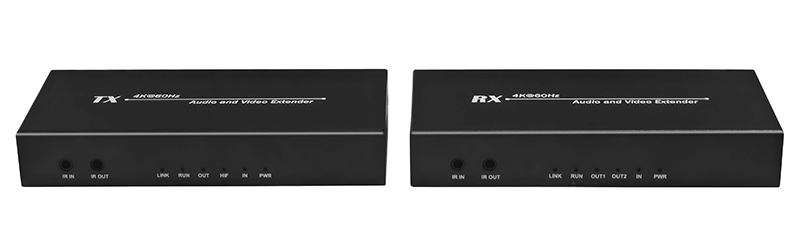

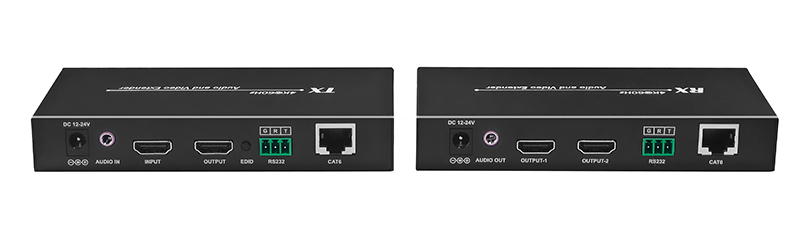

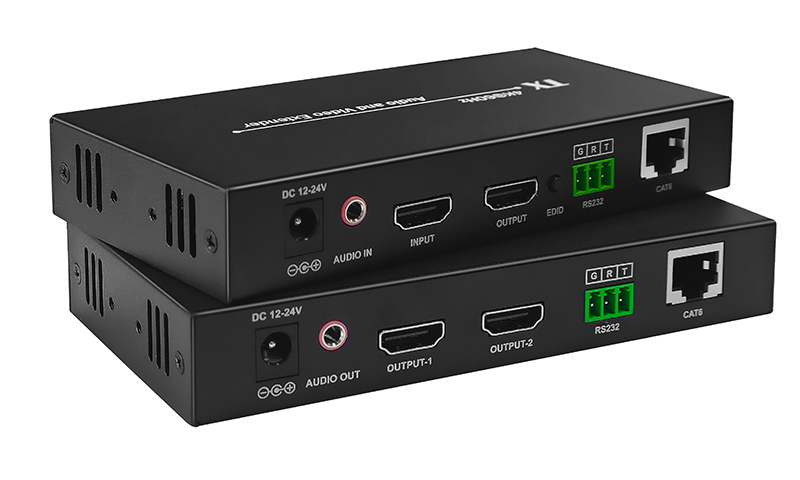

五．接口说明
发送端：
接收端：
1. DC 12-24V供电（DC5.5*2.1mm）
7. HDBaseT 网络接口
2. 3.5mm独立音频输入
8. 红外信号输入
3. HDMI视频信号输入
9. 红外信号输出
4. HDMI视频信号输出（HDMI本地环出和远端输出）
10. 发送端信号灯，”PWR”亮（已通电），“IN”亮（检测到HDMI信号输入），“HIF”亮（HDMI信号已进入HDBaseT组件），“OUT”亮（本地HDMI环出已连接）”RUN”亮（系统运行正常）“LINK”亮（接收到网口信号）
5. 学习EDID按键，把显示器的HDMI接口与延长器发送端HDMI OUTPUT接口连接，发送端接上电源，长按EDID按键， HIF指示灯闪烁”连续闪烁5秒后学习完成，发送端重新上电即可。
11. 3.5mm独立音频输出
6. RS232接口(G:地线；R:接收；T:发送）
12. 接收端信号指示灯，”PWR”亮（已通电），“IN”亮（检测到HDBaseT的HDMI信号输入），“OUT1”亮（HDMI output1正在输出信号），“OUT2”亮（HDMI output2正在输出信号）”RUN”亮（系统运行正常）“LINK”亮（接收到网口信号）
六．安装步骤
1.将HDMI信号源接入发送端INPUT接口，
2.将HDMI延长器接收端OUTPUT连接到显示设备，
3.使用6类网线连接发送端与接收端的网络接口，
4.将发送端或接收端接上电源，当指示灯正常亮起，系统正常运行。
5.EDID按键用途，如连接好后发射端和接收端所有指示灯正常，但显示器无图像、变色、或不满屏时，把显示器的HDMI接口与延长器发送端HDMI OUTPUT接口连接，发送端接上电源，长按EDID按键， HIF指示灯闪烁”连续闪烁5秒后学习完成，发送端重新上电即可。
七．售后服务
感谢您使用本公司的产品，为了维护您的权益，请仔细阅读以下保护条款：
我们对此产品提供1年保修，终生维护的售后服务。自购买时间起一年质保期内，由于产品自身质量问题引起的硬件故障，本公司将为客户提供免费维修服务，请勿自行拆机维修，超过保修期客户同样享有本公司提供的优质售后服务。
以下情况不属于免费质保范围：
◆ 人为造成的损坏；
◆ 在未经授权的情况下，拆卸，改装和维修过此产品；
◆ 由于外部原因（如雷击，电源等）造成的损坏；
◆ 由于用户不正确的安装或使用造成的损坏；
◆ 过保修期。
