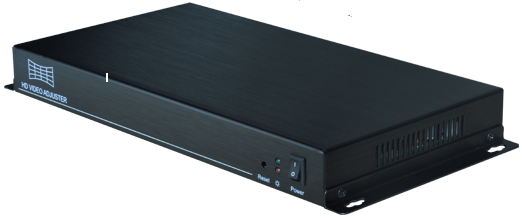

KS-1S高清画面几何校正器

  • 1、支持1路HDMI(支持HDCP1.3)、1路VGA、1路DVI信号输入
  • 2、1路HDMI、1路VGA、1路HDBaset同步输出,HDBaset为定制接口,非标配
  • 3、多点网格式多点矫正功能,任意点调节
  • 4、支持内弧投影幕、外弧投影幕、球形幕、外弧圆柱以及各种异形投影幕
  • 5、同时可用于液晶的异形拼接,设置产生各种超炫异形拼接效果
  • 6、采用RJ45网络控制,电脑和设备通过RJ45线连接或者通过局域网络均可控制机器
  • 一、简述
       随着视频工程个性化的需求越来越多,近年来使用弧形投影幕的项目也呈现大幅上升的趋势。在以往用户使用单台投影机投射弧形投影幕时,往往会使用边缘融合处理器来对图像进行曲面矫正。这样不仅使项目增加了高昂的设备成本,而且用户很难掌握边缘融合处理器其复杂的调试方法。
       快视电子为顺应市场需求,特推出KS-1S投影机曲面校正器。KS-1S的主要功能是针对单台投影机投射弧形幕进行曲面矫正,使视频图像能够恰到好处的完全显示到弧形投影幕里面,显示一个完美的视频图像。
       KS-1S图像校正器除应用在投影机的弧形矫正外,同样也可以使用在液晶异形拼接上。通过KS-1S图像校正器,可以设定成为多种不同的图像拼接形状,产生非常炫的视觉效果。

    二、主要功能
    ★、支持1路HDMI(支持HDCP1.3)、1路VGA、1路DVI信号输入;
    ★、1路HDMI(兼容DVI1.0)、1路VGA、1路HDBaset同步输出,HDBaset为定制接口,非标配;
    ★、多点网格式多点矫正功能,支持任意点jiaozhen;
    ★、支持内弧投影幕、外弧投影幕、球形幕、外弧圆柱以及各种异形投影幕;
    ★、同时可用于液晶的异形拼接,设置产生各种超炫异形拼接效果;
    ★、采用RJ45网络控制,电脑和设备通过RJ45线连接或者通过局域网络均可控制机器;

    三、产品介绍

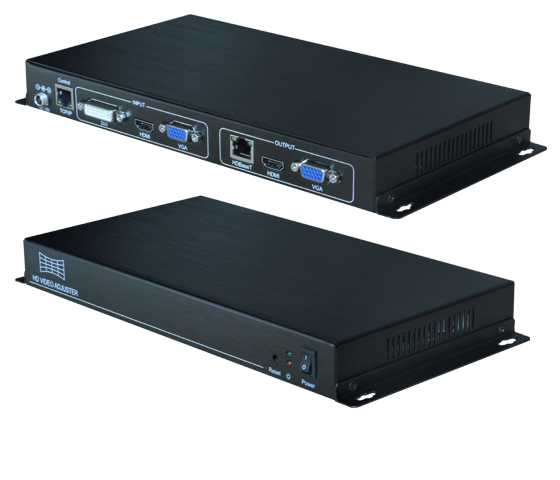

    1、信号接口
    ☆、1路HDMI、1路VGA、1路DVI信号输入;
    ☆、1路HDMI、1路VGA、1路HDBaset(定制功能,非标配)同步输出;
    ☆、1个TCP/IP接口,用于调试弧形校正器;
    2、兼容分辨率
    ☆、输入分辨率支持640x480至1920x1200自动识别;
    ☆、输出分辨率1920x1080, 1280x720, 1024x768, 1280x800, 1280x1024, 1366x768, 1400x1050, 1440x900, 1600x900, 1600x1200, 1680x1050,1920x1200分辨率;

    3、网络式多点校正功能

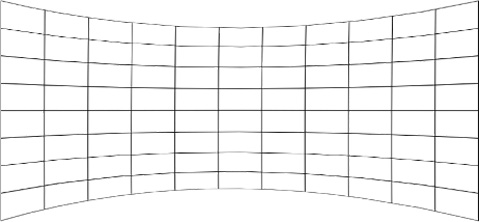

    KS-1S弧形校正器通过可视化的操作界面可对图像进行 任意点网格式矫正,矫正效果远优于普通9点弧形校正器,如下图:

    4、控制方式
        KS-1S弧形校正器可通过TCP-IP控制,只需要一条普通的网线连接电脑与弧形校正器,设定IP后即可对弧形校正器进行操作和调试,简单易用。

    四、KS-1S的应用:
    1、投影机内弧校正

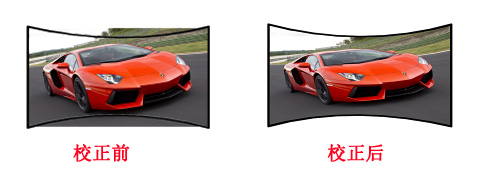

    最常用的使用方式为投影机投射内弧投影幕,通过弧形校正器把溢出弧形投影幕部分的图像压缩至投影幕内,使整个图像恰到好处的显示到弧形幕内,如下图所示:

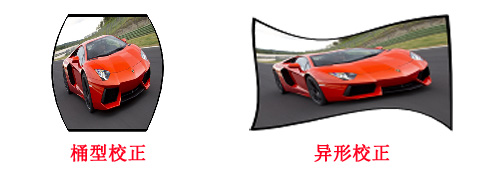

    2、其它各种投影异形校正


    3、针对液晶拼接各种特效(如以下3x3拼接)
